Sistema di sollevamento idraulico
- Hydraulic system ad azionamento manuale o meccanico
- Sistema idraulico composto da pompa, cilindri e unità lineare
- Pompa azionata con manovella o motore elettrico
Hydraulic system
Sistema di sollevamento idraulico di Utek per lavorare in totale sicurezza ergonomica.
Il sistema di sollevamento idraulico per banchi da lavoro funziona secondo il principio dei vasi comunicanti. Un “recipiente” si trova nella pompa (ad es. sotto il tavolo) e l’altro, il cilindro, si trova sulla gamba del tavolo, i due sono collegati da un tubo di plastica.
Quando il banco deve essere sollevato l’olio viene spinto fuori dal recipiente nella pompa, scorre attraverso il tubo flessibile fino a raggiungere il cilindro situato sulla gamba del tavolo e il banco viene così spinto verso l’alto. Quando il tavolo deve essere abbassato si crea una depressione nella pompa facendo rientrare il pistone. L’olio nel cilindro, grazie all’aumento di pressione creato dal peso del banco, viene spinto indietro nella pompa attraverso il tubo.
Sistema di sollevamento idraulico componenti:
Pompe:
Il nucleo del nostro sistema di regolazione è costituito dalle pompe UA e UB. Gli attacchi flessibili, l’ingombro minimo e la possibilità di montarle in qualsiasi posizione, anche esternamente al sistema, consentono al progettista di installare i sistemi anche in oggetti molto sottili o complessi.
Le nostre pompe sollevano pesi fino a 1000 kg in modo silenzioso, a variazione continua e in assoluta sincronia, anche in presenza di un carico asimmetrico.
L’azionamento si svolge tramite motore elettrico oppure a manovella.

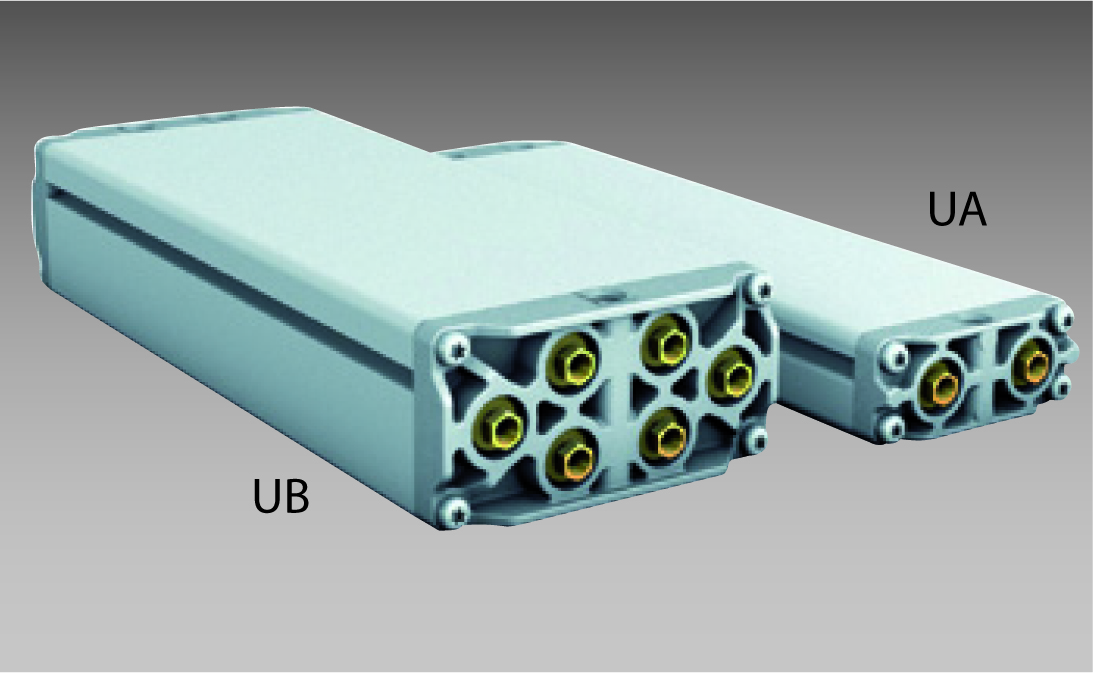

Sono disponibili due tipi di pompa:
La pompa UA per il controllo di uno o due cilindri con un carico massimo di 300 kg.
La pompa UB per il controllo di tre-dieci cilindri con un carico massimo di 1000 kg.
Motore elettrico:
Le pompe vengono azionate a mano tramite manovella oppure elettricamente a motore. I motori sono compatibili con tutte le pompe. La scelta del motore più adatto si basa sul carico massimo oppure sulla velocità di sollevamento.

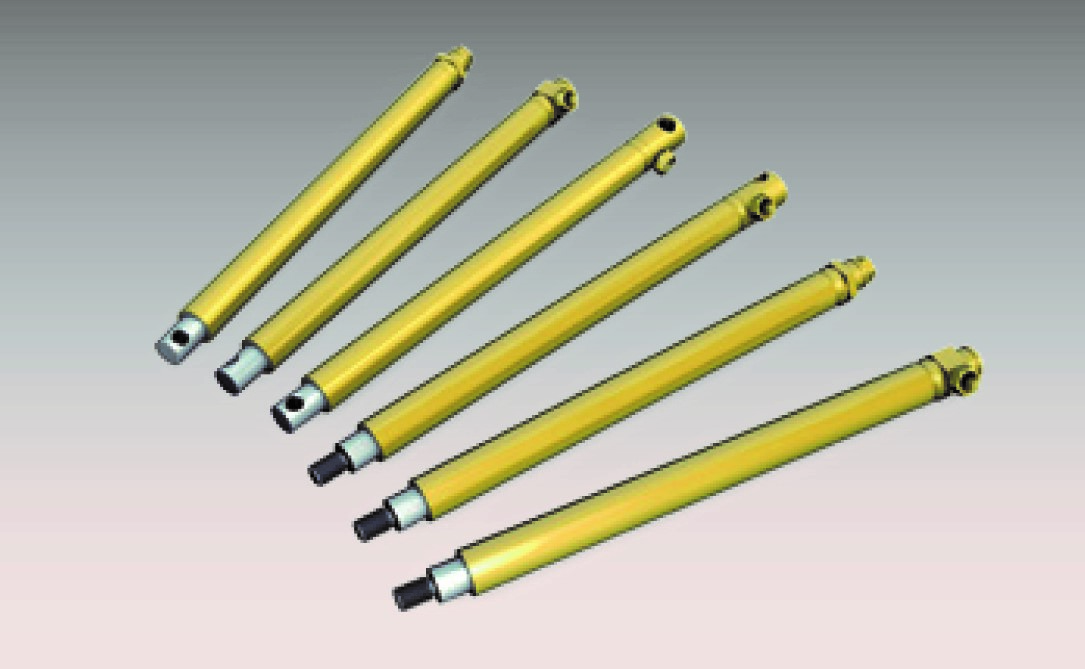

Cilindri:
I nostri cilindri sono l’ideale per spostare strutture nel modo più silenzioso, rapido e preciso possibile. La capacità di controllare contemporaneamente anche dieci cilindri consente di realizzare strutture altamente complesse.
Il cilindro è progettato per l’installazione nelle guide esistenti e sopporta spinte laterali molto esigue. Viene utilizzato per regolazioni in altezza e in inclinazione.
Il cilindro è realizzato con elementi in ottone e stelo in acciaio inossidabile.
Gli anelli di fissaggio e le viti servono a collegare il tubo flessibile alla pompa e ai cilindri (avvitamento con anello di fissaggio). Il numero di elementi necessario per il montaggio è incluso nella fornitura.

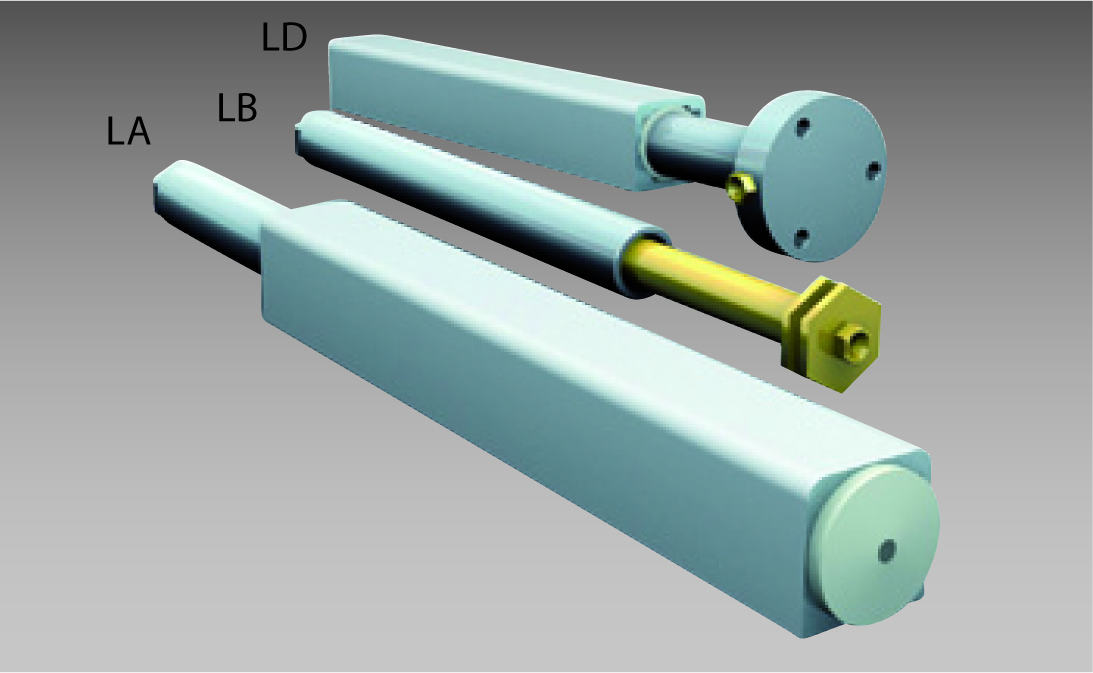

Unità lineari:
Il piedino di regolazione in acciaio inossidabile va ad avvitarsi all’unità lineare e serve per l’adattamento di precisione alle irregolarità del pavimento.
L’unità lineare, composta da un cilindro e da una guida lineare, costituisce un robusto gruppo di sollevamento compatto che può essere applicato o integrato direttamente anche a posteriori in strutture esistenti per consentire la movimentazione di un gran numero di tavoli o di altre strutture senza alcuna difficoltà.
Il montaggio delle unità lineari UA e UD prevede l’uso di quattro filetti M5. Per l’integrazione proponiamo il tipo UB, con possibilità di montaggio diretto su un profilo esistente.
